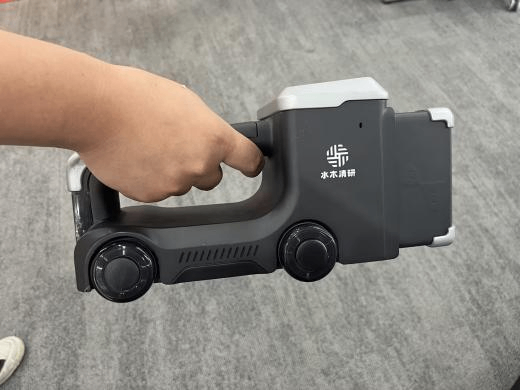

SMQY-Q2002便携式智能探测雷达

产品概述

一款专注于墙体内微结构探测的高精度雷达设备，其核心优势在于极窄脉冲技术。系统可发射脉冲宽度仅为150皮秒（ps）、脉冲重复频率为10兆赫兹（MHz）的超宽带信号，具备极高的时间分辨率和穿透能力。基于这一特性，雷达能够对墙体、混凝土或钢筋混凝土内部微结构进行非破坏性、高清晰度探测，准确识别出如钢筋的分布走向、间距与深度，以及空洞、蜂窝、裂缝或预埋管道等隐蔽缺陷。

核心优势

1.单人便携：体积小巧，300mm*115mm*120mm，工程测量可进入狭小区域，重量轻盈，仅1500g（含电池）；

2.超长续航：单颗电池可工作4小时（标配两颗，可更换电池）；

3.成像高清：SAR成像可精准显示出物体所在的位置及物体的轮廓、大小，误差10%以内；多次扫描可对墙体内物体进行三维成像，并对扫描结果进行拟合，可立体呈现目标物；

4.探测精度：最小可探测物体大小为1cm@10cm（10cm深度内最小探测物体大小直径为1cm）。

成像展示

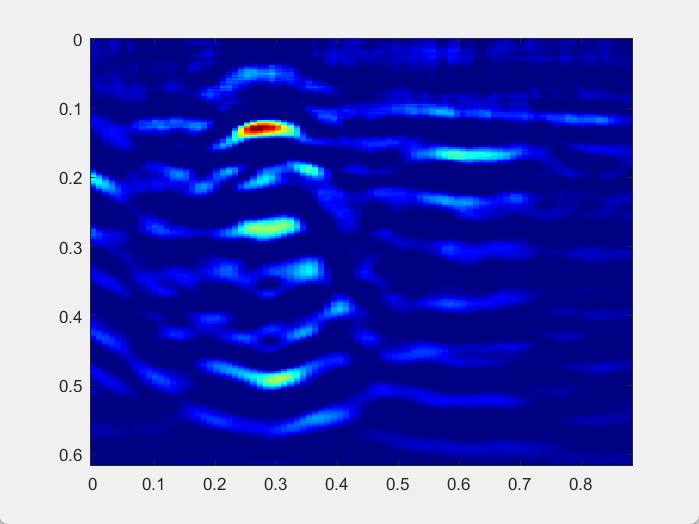

单目标金属成像

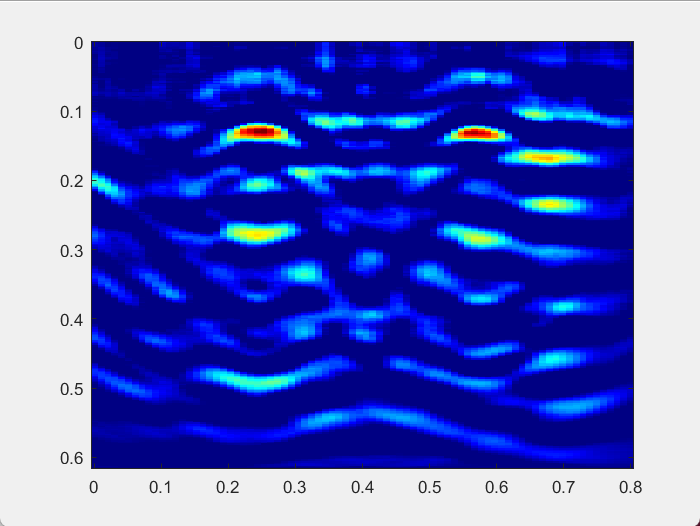

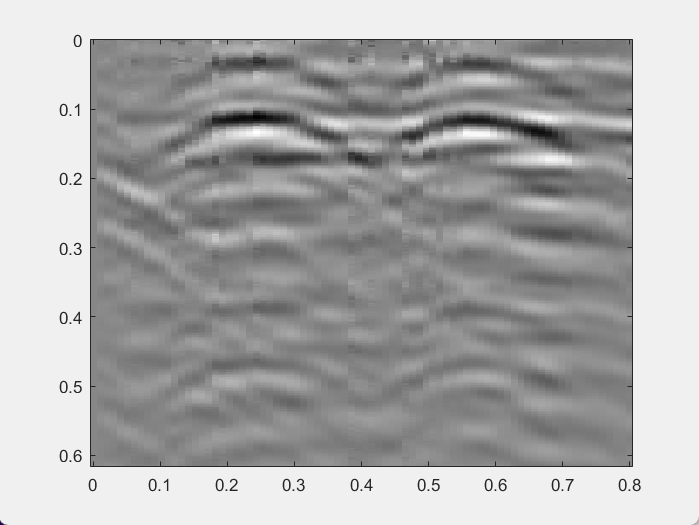

双目标金属成像

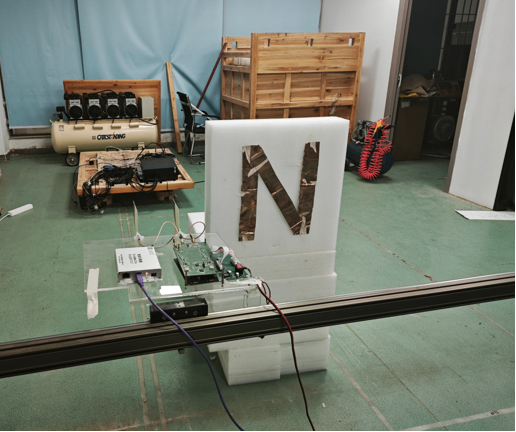

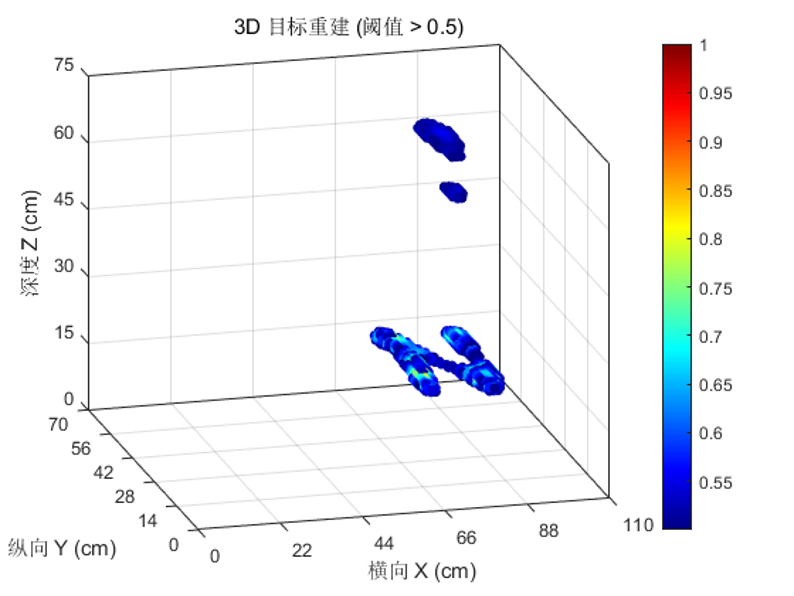

对字母N进行三维成像

技术参数

应用场景

墙壁水分检测、墙体结构检测、建筑质量检测、 地下设施探测
